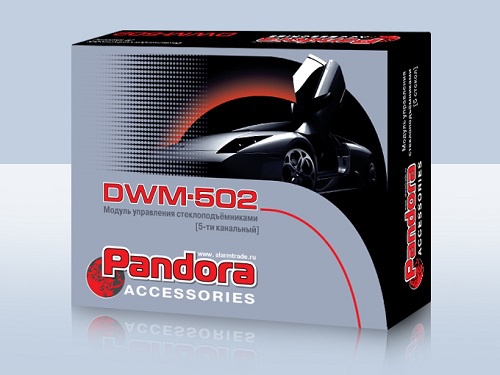

Фото Pandora DWM-502
Детали Pandora DWM-502
Візьміть в дорогу!
З ним простіше в будь-якій ситуації.


  • Нова Пошта
  • Кур`єром по Києву
  • Інтайм
  • Готівкою
  • По реквизитам
Модуль предназначен для последовательного управления четырьмя стеклоподъемниками и люком автомобиля в одном направлении, при условии наличия в автомобиле установленных электроприводов. Управление модулем может осуществляться от сигнала, формируемого автомобильной сигнализацией или другим устройством при постановке на охрану или закрытии замков дверей, для чего предусмотрены «отрицательный» или «положительный» запускающие входы.

Модуль устанавливается стационарно на автотранспортном средстве и подключается к штатной проводке с напряжением +12В и общим отрицательным выводом аккумуляторной батареи, соединенным на массу. Модуль имеет климатическое исполнение У-2.1 (N-2.1) по ГОСТ 15150-69 и рассчитан на эксплуатацию при температуре окружающей среды от -40 до +850С.

Все компоненты модуля, входящие в комплект, должны устанавливаться только в салоне автомобиля. Защита корпуса модуля от попадания воды – категория IP40 по ГОСТ 14254-96. Модуль разработан и произведен с соблюдением требований по ГОСТ Р 50905-96.

Модуль может управляться сигналом как «положительной», так и «отрицательной» полярности. Для этого необходимо подсоединить управляющий вывод охранной системы соответственно к «Желтому» или «Желто/Черному» выводу модуля. Длительность запускающего импульса должна быть не менее 300мс (0,3сек).

Стеклоподъемники включаются модулем последовательно, после подачи запускающего импульса, в порядке, указанном на схеме, причем следующий канал включается после отработки предыдущего. Если стекло уже закрыто, то модуль сразу же переключится на следующий канал. Контроль закрытия осуществляется по электромагнитному шуму двигателя, причем если двигатель не останавливается (обрыв троса стеклоподъемника), то переключение на следующий канал произойдет принудительно через 15сек.

В целях предотвращения повреждения элементов модуля и защиты электромоторов стеклоподъемников программа микроконтроллера модуля не запустит повторно цикл если длительность импульса запуска превысит длительность отработки первого цикла, и отработав дважды подряд, циклы закрытия всех стекол, если импульсы запуска приходят слишком часто, будет игнорировать следующие запуски в течении одной минуты.

В выключенном состоянии выводы каждого канала замкнуты между собой: «Белый»-«Белый/Красный», «Серый»-«Серый/Красный», «Синий»-«Синий/Красный», «Зеленый»-«Зеленый/Красный», «Оранжевый»-«Оранжевый/Красный». При включении канала, его выводы размыкаются, и маркированный «Красным» вывод посредством внутренних реле подключается к +12В («Белый/Красный», «Серый/Красный», «Синий/Красный», «Зеленый/Красный», «Оранжевый/Красный»).
