Принцип работы

Система кругового обзора Gazer CKR4413-4L – трендовая разработка от Gazer для безопасного движения и комфортного управления автомобилем Audi Q7. Модель представляет собой многозадачное устройство, выполняющее функцию кругового обзора, автомобильного видеорегистратора и оборудования для охранного видеонаблюдения в припаркованном авто.
Видеосистема включает в себя 4 видеокамеры в штатном исполнении, специальный блок обработки, который объединяет видеосигнал с камер в единое панорамное изображение, а так же специальный видеоинтерфейс для непосредственного Plug&Play подключения системы кругового обзора к оригинальному головному устройству автомобиля Audi Q7 (4L), 2012-2014 гг. Все, что происходит вокруг автомобиля, Вы видите на мониторе в ракурсе «вид сверху» в реальном времени, без каких-либо слепых зон. Видеосигнал с каждой из камер записывается на micro SD карту памяти или USB накопитель отдельным каналом в циклическом режиме. После отключения двигателя система записывает ролики при срабатывании датчика удара (G-cенсора), а функция контроля напряжения бортовой сети предотвратит разряд автомобильного аккумулятора.
Такое комплексное решение обеспечивает полный контроль обстановки вокруг авто и препятствий в невидимых зонах, в разы повышая безопасность во время движения задним ходом, парковки в ограниченном пространстве, повороте и других маневрах. Благодаря многофункциональному режиму работы система Gazer CKR4413-4L заменяет собой несколько устройств одновременно, дополнительно выполняя задачу дорожного свидетеля и охранной видеосистемы автомобиля Audi Q7.

Штатная установка
Видеокамеры системы кругового обзора Gazer CKR4413-4L устанавливаются в автомобиль Audi Q7 (4L), 2012-2014 гг. штатно, а процесс установки займет минимум времени и не потребует монтажных вмешательств в конструкцию кузова. Две боковые видеокамеры интегрированы в нижние части боковых зеркал автомобиля, которые полностью идентичны оригинальным компонентам от автопроизводителя. Передняя видеокамера устанавливается в штатное посадочное место решетки радиатора.  Задняя камера интегрирована в штатное крепление, которое полностью соответствует заводскому компоненту, и предназначено для установки вместо ручки открытия багажника.

Plug&Play подключение к оригинальному головному устройству Audi Q7
Видеосигнал от системы кругового обзора передается непосредственно на оригинальное головное устройство Audi Q7 (4L), 2012-2014 гг. через специальный видеоинтерфейс (преобразователь композитного видеосигнала в сигнал специального формата, который поддерживается оригинальным головным устройством автомобиля). Все подключение происходит по принципу Plug&Play, «разъем-в-разъем», без какихлибо модификаций или вмешательства в оригинальную проводку автомобиля и головного устройства. При этом система кругового обзора так же подключается к CAN шине автомобиля, и полностью интегрируется и управляется самим автомобилем (включение, выключение, смена режима отображения камер на экране и другие функции).

Ультрагерметичные корпуса
Все видеокамеры выполнены в миниатюрных ультрагерметичных корпусах с классом защиты IP67, что позволяет полностью исключить вероятность попадания пыли и влаги внутрь устройства.  Такие свойства в сочетании с широким температурным диапазоном работы обеспечивают бесперебойное функционирование видеокамер в самых неблагоприятных условиях эксплуатации: грязь, пыль и бесчисленные мойки под высоким давлением.

Качественная оптика
Особенность видеокамер системы Gazer CKR4413-4L - максимально широкий угол обзора 180°, благодаря чему сигнал объединяется в единое панорамное изображение, а водитель получает полноценный круговой обзор обстановки вокруг автомобиля. Для передачи качественного информативного видеосигнала в любое время суток, в том числе и в полной темноте, все камеры построены на базе чувствительного HD сенсора 1/3’’ (720х480) и передают изображение в разрешении 580 TVL. Система может передавать видеосигнал в стандартах PAL или NTSC, благодаря чему легко интегрируется с любым отображающим устройством.

Функция видеорегистратора
Одно из ключевых преимуществ системы кругового обзора Gazer CKR4413-4L – видеорегистрация происходящего вокруг автомобиля. Кроме основного режима работы, система выполняет функцию 4-х канального автомобильного регистратора. При этом, запись с каждой камеры осуществляется отдельным каналом в разрешении D1 (704х576) с частотой 30 кадров в секунду, а сам процесс видеозаписи проводится беспрерывно благодаря функции циклической перезаписи. Ролики сохраняются на micro SD карте памяти объемом до 32 Gb или на USB накопителе.

Встроенный G-cенсор
Система кругового обзора Gazer CKR4413-4L оснащена встроенным 3-х осевым датчиком ускорения (G-cенсором), который фиксирует любые изменения в характере передвижения авто: резкие ускорения, торможения или удары. Видеоролики, записанные в момент срабатывания G-cенсора, автоматически защищены от удаления при циклической перезаписи. Таким образом, водитель может оставаться уверенным, что все самые важные видеофайлы будут надежно сохранены.

Режим парковки
Кроме кругового обзора и видеорегистратора, система CKR4413-4L поддерживает функцию охранного видеонаблюдения в припаркованном авто. После выключения двигателя устройство останавливает запись и выключается (при этом потребление тока в выключенном режиме составляем менее 12 мА). Как только срабатывает датчик удара (G-cенсор), система автоматически включается и производит запись 120-секундного видеоролика, затем снова выключается. Записанный файл автоматически защищен от удаления при циклической перезаписи – удалить видеоролик можно только вручную.
Дополнительно в системе реализована возможность адаптировать чувствительность G-cенсора для максимально точной работы в зависимости от погодных условий и обстановки вокруг авто. Чтобы избежать разряда аккумулятора автомобиля, в системе предусмотрена функция контроля напряжения бортовой сети: при достижении значения в 11,7 В устройство полностью отключается и возобновляет свою работу только при следующей подаче сигнала АСС (запуске двигателя).

Все необходимое в комплекте

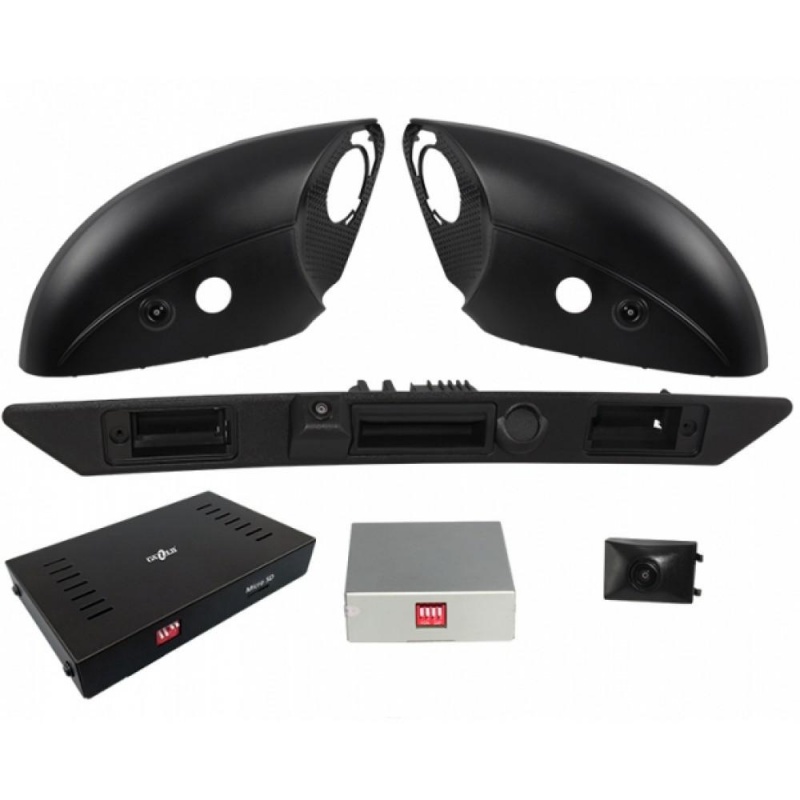

Система кругового обзора Gazer CKR4413-4L комплектуется всем необходимым для подключения и дальнейшей эксплуатации. Стандартная комплектация устройства включает в себя две боковых видеокамеры, интегрированные в нижние пластиковые части боковых зеркал, передняя камера для штатной установки в решетку радиатора автомобиля, задняя камера для установки вместо ручки открытия багажника, блок управления и обработки видео, видеоинтерфейс для подключения системы к оригинальному головному устройству, набор кабелей подключения, фирменную карту памяти Gazer microSD 8 Gb (Class 10), пульт дистанционного управления и ИК приемник.
