Описание инструкции по эксплуатации сабвуфера Elac SUB 2040 ESP

Данная инструкция содержит в себе полное описание сборки, установки и эксплуатации, которая при правильном использовании:

Увеличивает качество звука на 20%

Делает шумы ниже на 22 Дб

Включает энергосберегающую схему сборки и подключения

• Сабвуферы используются для дополнения и расширения стерео- и surround-систем области низких частот. Место расположения в жилой комнате не особо критично. Размещение рядом со стеной или в углу (не слишком близко к месту прослушивания) может иметь некоторые преимущества.

• Сабвуфер ELAC имеет универсальную конструкцию и может быть подключен непосредственно к большинству

аудиосистем. Сначала следует подключить сигнальные кабели, а затем – сетевой шнур.

• Подключение сигнальных кабелей осуществляется прямо на задней стенке, без специальных адаптеров, либо при помощи колоночных кабелей (обычно для пассивных колонок) или экранированным NF-кабелем с разъемом RCA .

• Имеется 3+1 входных канала (SPEAKER LEVEL IN: L, C и R + LINE IN: линейный вход RCA;). Они объединяются внутри сабвуфера ELAC и обрабатываются совместно.

• Как правило, сабвуфер подключается к специальному выходу (LFE или SUB OUT) монокабелем с разъемом RCA Для моно-сигналов используйте пару с маркировкой SPEAKER LEVEL IN . Если в этом случае усиления недостаточно или автоматика включения слишком поздно реагирует на тихие входящие сигналы, использование короткого мостика к соответствующему другому каналу может обеспечить такое же усиление, что и в двухканальном режиме.

• Обычно активный сабвуфер используется в стереосистемах просто как дополнение к имеющимся основным колонкам. Если питание подается по колоночному кабелю (от оконечного усилителя к SPEAKER LEVEL IN

, основные колонки системы могут быть подключены также к разъемам SPEAKER LEVEL OUT. Это целесообразно в тех случаях, когда необходимо разгрузить основные колонки при эксплуатации на высоких уровнях.

• Верхний порог частоты (CROSSOVER FREQUENCY ) и усиление (SUBWOOFER LEVEL) также регулируются на задней панели. Рекомендуемые значения: CROSSOVER FREQUENCY – сначала не слишком низко, минимум 63 Гц,

для маленьких колонок – 80-125 Гц.

• Ползунковый переключатель POLARITY оптимизирует наложение диапазонов, воспроизводимых сабвуфером и основными колонками. Наилучшее положение определяется при прослушивании на определенном месте в

определенных условиях. Отрицательная полярность ("-") создает более эффективное дополнение в переходной

области в более чем 60% случаев, поэтому это положение можно использовать в качестве начального.

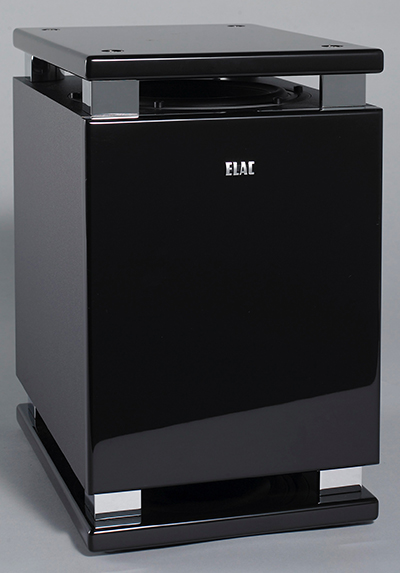

Описание активного сабвуфера Elac SUB 2040 ESP

Активный сабвуфер Elac SUB 2040 ESP оснащен усилителем класса D, развивающим мощность 300 Вт, а также парой 200-мм басовиков, работающих в двухтактном режиме. НЧ-динамики акустически нагружены на общую закрытую камеру. Это означает, что когда диффузор одного из них перемещается вперед, то другой движется назад (НЧ-динамики включены в противофазе). Такое решение позволяет сохранять постоянным давление воздуха внутри корпуса сабвуфера, то есть диффузоры динамиков перемещаются столь же свободно, как и в конструкциях, оснащенных фазоинвертором. Но при этом качество звука получается гораздо выше, сравнимое с тем, которое дают закрытые конструкции, но в то же время обеспечиваются и более глубокие басы. Можно сказать, что в данном случае конструкция с двумя противофазно включенными басовиками объединяет преимущества закрытого корпуса и фазоинвертора. Кроме того, противофазное движение диффузоров минимизирует вибрации корпуса, которые могли бы привести к окрашиванию звука.

Диффузоры низкочастотных динамиков имеют структуру типа «сэндвич», в которой между двумя тонкими слоями из алюминия расположен дополнительный демпфирующего слоя из целлюлозы. Для придания большей жесткости всей конструкции между магнитами динамиков установлена металлическая распорка, также корпус саба усилен внутренними стяжками.

Размещение низкочастотных динамиков также весьма необычно – один из них направлен вниз, а другой вверх. Оба излучают в узкое пространство, сформированное с помощью дополнительных панелей в нижней и верней частях саба. Благодаря этому сабвуфер Elac SUB 2040 ESP практически некритичен к местоположению в комнате прослушивания, его можно установить и в углу, и близко к стене.

Аппарат имеет линейный вход, а также сквозные акустический входы и выходы для трех фронтальных каналов. Предусмотрен полный набор регулировок параметров звучания, а также фильтрация сигнала, подаваемого на сателлиты. Elac SUB 2040 ESP может иметь матовую белую или глянцевую черную внешние отделки.

Особенности активного сабвуфера Elac SUB 2040 ESP

Акустические входы и выходы

Два басовых динамика в двухтактном включении

Возможность параллельного подключения 3 АС

(правая ,левая ,центральный канал) и одновременно LFE-выход AV ресивера

Фирменный НЧ-динамик

Система ELAC ESP

Особенностью сабвуфера ELAC является ESP-схема, которая обеспечивает чистое воспроизведение басов даже при большой перегрузке усилителя и/или динамиков.

ESP - это программа стабилизации, которая работает в зависимости от частоты и мощности. Она работает подобно программе электронной стабилизации автомобиля, которая постоянно контролирует устойчивость и обеспечивает хорошую управляемость даже в экстремальных ситуациях. В отличие от обычных сабвуферов сабвуферы с ESP практически никогда не испытывают перевозбуждения.

Технические характеристики сабвуфера Elac SUB 2040 ESP

Встроенный усилитель класса D

Принцип 1-полосная активная, закрытого типа с двумя противофазно включенными басовикам

НЧ-динамик 2 × 203 мм как конус

Частота среза кроссовера 40 -180 Гц, регулируемый

Диапазон воспроизводимых частот 25 - 240 Гц

Макс мощность усилителя 300 Вт , 380 Вт (полная нагрузка)

Разьемы : фронтального сабвуфера Elac SUB 2040 ESP

LFE, акустические (LCR)

Входы аналоговые 1 × линии канала (RCA)

3 × каналов LS (Loudspeaker) вход

Входная чувствительность Онлайн: 1 × 200 мВ
